Оптичні приціли сьогодні

За минулі з часу закінчення Великої Вітчизняної війни 80 років оптичні приціли, втім, як і всі технічні пристрої, безперервно покращувалися.

Основні напрями вдосконалення характеристик, при постійному підвищенні якості матеріалів та процесу виготовлення, полягають у нарощуванні перепадів збільшення з 3-4 до 6-8 крат, збільшенні поля зору, збільшенні видалення вихідної зіниці, вдосконаленні механізму барабанчиків введення поправок, застосуванні пристрою усунення паралаксу, застосуванні механізму підсвічування сітки. У найбільш розвинених виробах можна знайти інтегровані в конструкцію лазерні далекоміри, балістичні обчислювачі та елементи метеостанцій. Хоча таке розширення можливостей спірне, як будь-яка надмірна універсалізація.

Якщо пильніше придивитися до сучасних прицілів і до їхніх «прадідусів», то принципових відмінностей виявиться мало, за винятком прицілів, що міцно посіли лідируючу позицію, зі змінною кратністю – панкратичних. У їхній конструкції з'явилися оригінальні рішення. Описані нижче оптичні приціли були сконструйовані та виготовлені у незначній кількості на підмосковній фірмі АТ «ФЗА» ще в середині нульових. Були навіть публікації у популярній пресі, проводилися стрілянини з ними із досить потужної зброї. Понад те, за результатами апробації вироби удосконалилися. Але чи надмірна новизна відлякала ймовірного споживача, чи не дійшла інформація до тих, хто міг реально оцінити переваги конструкції, – вироби, як зараз кажуть, «не зайшли». Як не дивно, друге життя ці оригінальні конструкції отримали на СВО, куди були передані як допомогу вироби, що залишилися у фірмі ще з тих пір.

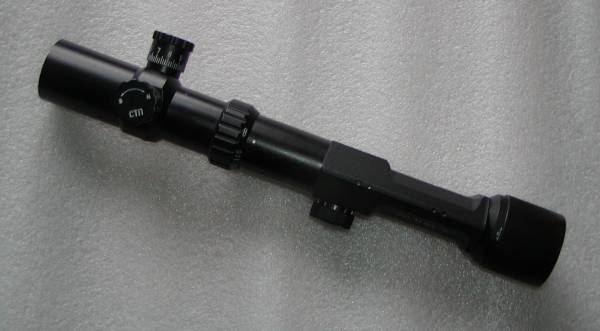

Приціл 4/10×30. У 2024 році приціл пройшов випробування на концерні «Калашников» і рекомендований для встановлення на вироблені ним гвинтівки

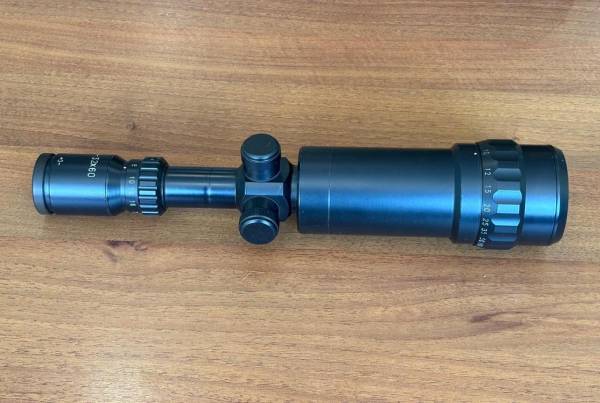

Приємно здивував приціл ПЗЛ 12,5-50×60 зі збільшенням до 50 разів. Він не містить лінз, виготовлених з кристалів та інших особливих дорогих матеріалів, але в той же час має високу якість зображення в ширшій області спектру за рахунок використання спеціально розрахованого дзеркально-лінзового об'єктива. Приціл має збільшення 12,5 ÷ 50 х і пристрій усунення паралаксу від 10 м до нескінченності. Така мінімальна відстань для стрільби (вона може бути зменшена до 7 м) при такому високому збільшенні пов'язана, у тому числі, з побажаннями фахівців спеціальних підрозділів. Іноді виникає необхідність з високою ймовірністю вразити на гранично малій відстані надмалу мету. Наприклад, перебити тонкий провід чи трос. При цьому одне клацання барабанчика поправок зміщує точку прицілювання на дистанції 100 м на 3,3 мм.

За всіх переваг панкратичних прицілів вони не позбавлені недоліків. Насамперед це подорожчання, ускладнення та зниження надійності конструкції за рахунок збільшення кількості рухомих елементів. Також при малому збільшенні прицілу стрілок бачить більшу частину пейзажу і без особливих зусиль може виявити видиму навіть на великій дистанції ціль. Для точного прицілювання достатньо збільшити кратність, що не важко при нерухомій цілі. Але якщо мета швидко переміщається, виникають проблеми із втратою її з поля зору.

Виявилося, що цю проблему можна вирішити. Приціл, що отримав назву 4/10×30 «Орлине око», поєднує переваги постійних і панкратичних прицілів. Назву він отримав за використанням біфокального принципу ока цього хижого птаха, здатного бачити одночасно загальний вигляд пейзажу і, за рахунок збільшення в центральній області сітківки, більш докладно центр. З точки зору оптики очей орла має як би дві фокусні відстані (два збільшення) одночасно.

Вид через приціл по 4/10×30

У прицілі ПО 4/10×30 реалізована ідея такого «орлиного ока», тобто основне поле зору прицілу має чотириразове збільшення, частина центральної області – десятикратне. Перехрестя обох областей при цьому збігаються, і для більш точного прицілювання достатньо перевести погляд. В іншому приціл 4/10×30 має всі необхідні елементи для підстроювання діоптрій для ока стрілка в діапазоні ±3 діоптрії, управління сіткою за допомогою барабанчиків відкритого (або за бажанням – закритого) типу. У центральній частині корпусу прицілу розташоване кільце механізму усунення паралаксу з фокусуванням на дистанцію стрільби від 20 м до нескінченності. Приціл стійкий до зовнішніх навантажень і може встановлюватись на стрілецькій зброї під патрон будь-якої потужності. Після складання готовий виріб випробовується на вплив перевантажень 500 g. Експериментальний зразок мав кратність збільшення в основному полі – 8 і додаткової – 20. А збільшена область знаходилася як у нижній частині поля зору, так і у верхній, для полегшення прив'язки по підстилаючій поверхні.

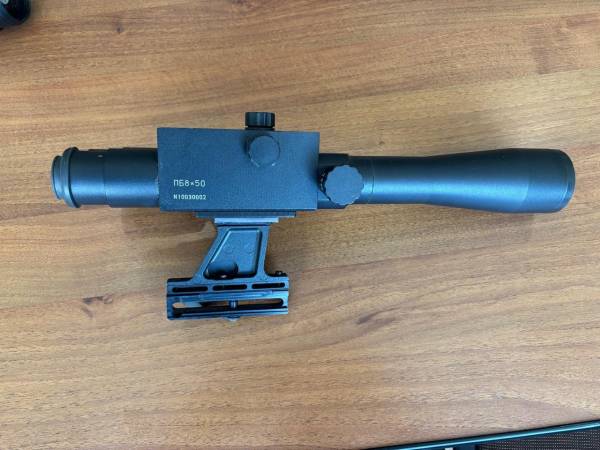

Ще більш оригінально, ніж той, що не має аналогів у світі ПО 4/10×30, виглядають приціли ПБ 8×60 і ПБ 12×60 (ПБС – зі сіткою, що світиться), а саме стереоскопічні, що дозволяють вести спостереження, прицілювання і стрілянину, використовуючи два очі одночасно і спільно. Це знижує навантаження на друге око, що неминуче виникає при використанні звичайного прицілу з одним окуляром, особливо при тривалому спостереженні. Звичайно, габарити виробу трохи бентежать, але їх з лишком компенсує стереоскопічне зображення високої чіткості. Особливо це корисно для пошуку мети у лісі.

Бінокулярні приціли мають дві повноцінні і рівні вихідні зіниці, як, наприклад, влаштовано в біноклі. Кожен канал підлаштовується під особливості свого ока, база прицілу змінюється від 58 до 78 мм, залежно від відстані між зіницею. При стрільбі із звичайними прицілами часто виникають складнощі, якщо провідна рука стрілка не збігається з положенням ведучого ока. Нерідко зустрічаються правші, у яких провідне око – ліве, і навпаки. З прицілом ПБ не має жодного значення, яке око ведучий чи шульга чи стрілок чи правша. Кожен окуляр має налаштування діоптрій, у корпусі прицілу розташовані механізми налаштування сітки та паралаксу.

Усі статті номера: Російський мисливський журнал, травень 2025

Источник: huntportal.ru
