Історія оснащення літаків ВПС Німеччини трійником від JP Sauer & Sohn відноситься до весни 1941 р., коли уряд Муссоліні запросив у Берліна термінової допомоги в Північній Африці у зв'язку з труднощами італо-німецького угруповання у бойових діях проти англо-американських військ.
З цього приводу у книзі JP Sauer & Sohn. Geschichte der ältesten deutschen Waffenfabrik, gegründet 1751 (Peter-Arftmann-Verlag, 2004) говориться таке: «На початку 1941 відбулося екстрене розгортання африканського корпусу генерала Ервіна Роммеля. Похід розпочався у березні та закінчився капітуляцією німецько-італійських військ 13 травня 1943 року. Для ведення війни в пустелі Африки вермахту довелося постачати свої війська спецобмундируванням.
Командування люфтваффе вирішило постачати деяким своїм авіабригадам спеціальну рушницю, яку льотчики могли б використовувати для полювання на пустельну дичину у разі падіння або аварійної посадки літака. Рушницю планувалося розробити як спеціальну „зброю виживання“. На той час усі німецькі льотчики-винищувачі використовували як табельну зброю лише пістолет „Вальтер ППК“ калібру 7,65 мм та ракетницю. Але, щоб залишитися живими у віддаленій від населених пунктів, майже безлюдній місцевості, такий набір коштів явно не годився. З іншого боку, за стрімкого розвитку військових подій в Африці для конструювання та виробництва спеціального зразка зброї виживання не було часу.
Навесні 1941 р. командування люфтваффе надіслало заявку JP Sauer & Sohn Suhl на дрилінг Мodell 30 у версії 12/65 – 12/65 – 9,3×74R, призначений для обраних загонів винищувачів. Це був аналог громадянської тристволки зразка 30/32, що добре продається в середині 1930-х років у Німеччині. Замовлення надходили в різний час і в різних обсягах і прямували до цеху мисливських рушниць. У 1941-42 р.р. щотижня на фабриці у Зулі виготовляли 6–10 трійників, стільки ж, скільки випускали у мирний час. Прямий контракт між міністерством авіації та фірмою JP Sauer & Sohn був укладений в обхід німецького штабу. Тому, на відміну інших типів озброєнь, під час виробництва авіаційних дрилінгів не скорочували робочий час і економили на матеріалах.
Після провалу африканського походу Еге. Роммеля у травні 1943 року початкова потреба в тристволках для ВПС відпала, але рушницю як і раніше продовжували робити для авіазагонів бомбардувальників, які здійснювали польоти вглиб окупованих територій, головним чином Східному фронті.

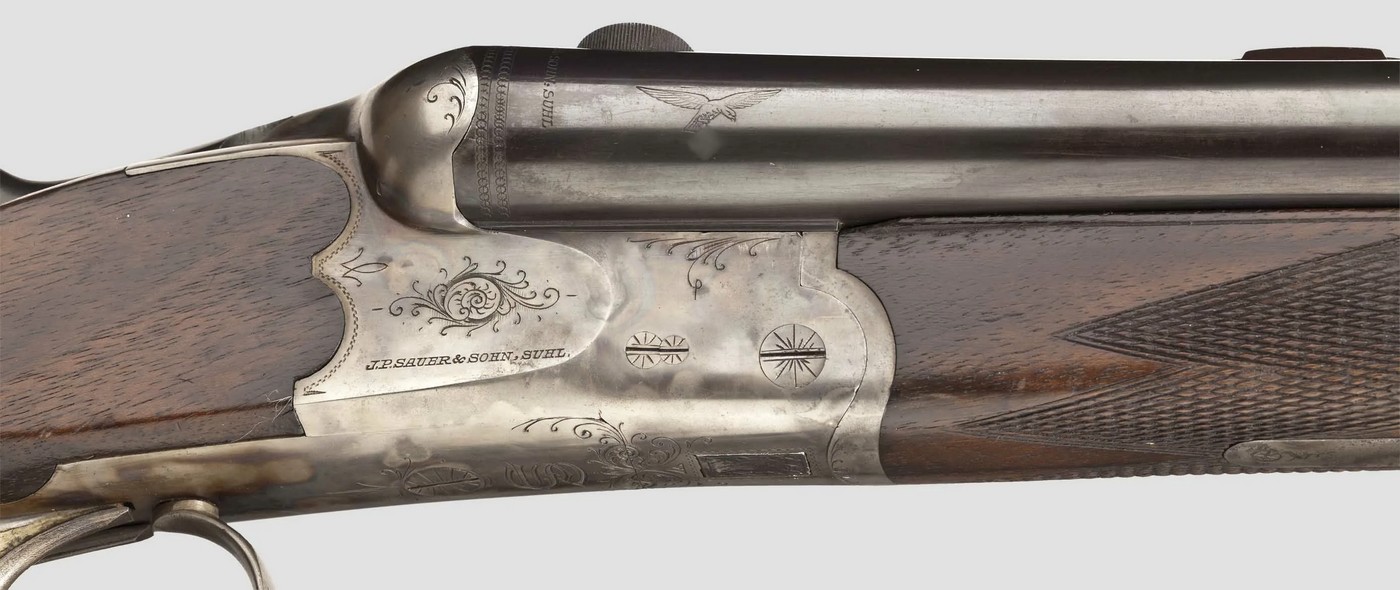

Трійник Люфтваффе
Початок виробництва авіаційної рушниці на базі цивільної Мodell 30 відноситься до квітня 1941 р. Вже в червні в бойовий комплект німецьких льотчиків-винищувачів, що билися в небі Африки, крім табельного пістолета і ракетниці входило триствольна рушниця масою 3,35 мм. калібрів 12/65 – 12/65 – 9,3 74R. До рушниці додавались 25 набоїв, споряджених дробом № 3; 20 набоїв з кулею Бреннеке; 20 набоїв калібру 9,3×74R з напівоболонковими кулями. Авіаційний набір комплектувався погонним ременем, пеналом з приладдям для догляду та чищення, а також інструкцією «Опис, експлуатаційно-технічне обслуговування та ремонт» (JP Sauer & Sohn Suhl. Drilling M30 Beschreibung, Bedienung und Wartung). Сюди входив сертифікат відстрілу (Schuß-Attest) з показниками бою нарізного і гладких стволів. Боєкомплект і документація транспортувалися в темно-зеленому алюмінієвому ящику, куди, природно, укладалася і зброя.

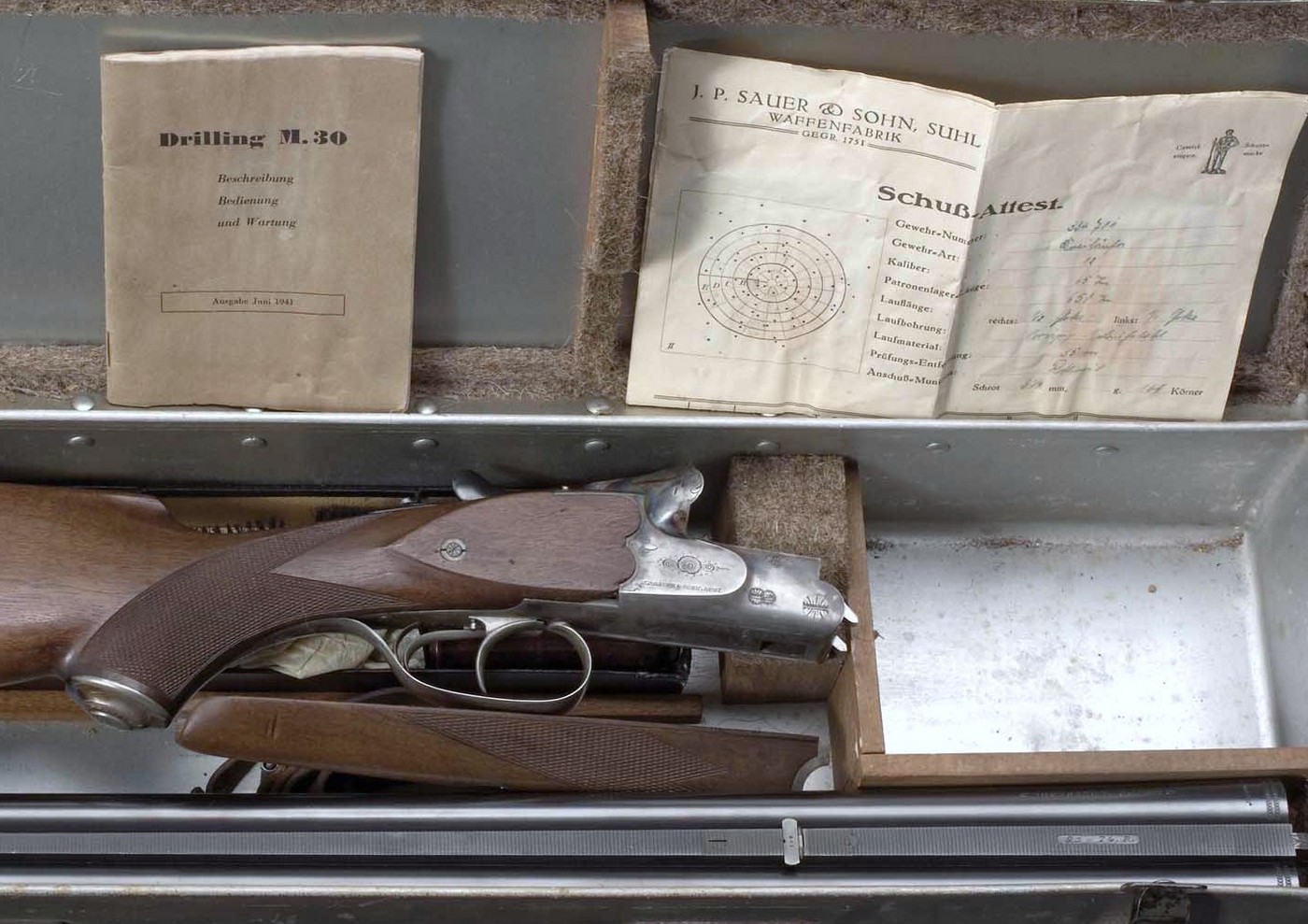

Транспортування авіаційного трійника здійснювалося у розібраному вигляді в алюмінієвій скриньці
Якщо порівняти наведений опис з довоєнними фабричними каталогами JP Sauer & Sohn, видно, що головна відмінна риса авіаційного дрилінгу – більша в порівнянні з мисливськими версіями трійників маса, інше поєднання калібрів (12/65 – 12/65 – 9,3×7 свастикою» на патроннику правого стовбура і правій стороні прикладу в 10-15 см від потилиці. Зауважу, що серед авіаційних тристволок зустрічаються рушниці як з однаковими, так і з різними дульними звуженнями: частіше ? Ложі виготовлялися з високоякісного горіха з пістолетною шийкою, приклад – з підщічним виступом, цівки комплектувалися замикаючим пристроєм Д. Ділі з засувкою важеля.
Спочатку трійник Люфтваффе призначався для експлуатації в умовах Африканського континенту. Відповідно, розробники зупинили вибір на нарізному стволі під найпотужніший німецький патрон того часу, що використовується в комбінованій зброї, – 9,3×74R. За даними А.М. Блюма, патрон з гільзою слабовираженої пляшкової форми і виступаючим фланцем був розроблений у Німеччині в 1900 р. і ціле століття залишався найпопулярнішим для полювання на великих тварин Європи, Північної Америки, Північної та Центральної Азії. Відмінна балістика дозволяла використовувати його для дальньої стрілянини аж до 300 м-коду.
У нашій мисливській пресі наводиться думка тренера зі спортивної стрільби, що, мовляв, авіаційні дрилінги в Північній Африці випускалися в тропічному виконанні зі стовбурами з нержавіючої сталі Nirosta. Це твердження дуже сумнівне, та й документів, що підтверджують, не виявлено. Вважаю, що якщо рушниці у такому виконанні існували, то, швидше за все, у поодиноких екземплярах для презентації німецькому генералітету. Достеменно відомо: конструктори JP Sauer & Sohn заздалегідь передбачили можливість експлуатації рушниці у несприятливих кліматичних умовах.
По-перше, для запобігання його від корозії у вологому кліматі поверхні коробок більшості трійників, випущених у 1941–42 рр., «навуглерожені» та загартовані з отриманням ефекту кольорової калки. Це недорогий, але найдієвіший метод антикорозійного захисту, який можна застосовувати в умовах мирного та воєнного часу.
По-друге, як стовбуровий матеріал використовували дешеву круппівську Laufstahl, менш схильну до корозії, ніж дорога Special-Gewehr-Laufstahl, хоча остання і має більшу міцність і меншу питому вагу. Мисливцям-практикам відома слабка стійкість стовбурів із «спеціальної» стали до впливу вологи, але не всі знають чому саме. Справа в тому, що за вимогами фабрикантів зброї металургійна компанія Fríedrich Krupp AG в Ессені при виплавці цього сорту стали доводила вміст шкідливих домішок (тобто сірки і фосфору) до максимально допустимих значень, прийнятих за стандартами для конструкційних сталей. Пояснювалося це, перш за все, найкращою оброблюваністю різальним інструментом такої якісно «погіршеної» сталі при механічній обробці ствольних трубок.
За даними зарубіжних авторів, основна потреба німецьких ВПС в авіаційних трійниках була закрита між квітнем 1941 і вереснем 1942. Цікаво, що рушниці купувалися за порівняно високими цінами в обхід офіційних військових закупівель. Загалом у 1941–43 pp. фабрика JP Sauer & Sohn поставила імперському міністерству авіації 2456 екземплярів із запланованих на початку війни 4 тисяч штук. Окрім цього, 147 дрилінгів було відправлено технічній школі автодорожньої поліції. Є відомості, що поряд з оснащенням авіаційними трьохстволкамі екіпажів літаків-винищувачів частина цих рушниць осідала в глибокому тилу на аеродромах. Справа в тому, що в смугу відчуження численних авіабаз потрапляла велика кількість лісових угідь, де було організовано відомчі мисливські господарства, персонал яких отримував такі трійники як службову зброю.
Одним із ініціаторів оснащення люфтваффе спеціальними трійниками Modell 30 був генерал-фельдмаршал Ервін Роммель (1891–1944). У січні 1941 р. Роммеля у званні генерал-майора призначили командувачем німецьким Африканським корпусом для підтримки союзних італійських військ, які перебували на межі розгрому внаслідок вдалих дій англійців. Незважаючи на значні успіхи в 1941–42 рр., контрнаступ армії Роммеля заглух через гостру нестачу палива та відсутність підкріплення живою силою та технікою. Після невдалого замаху на Гітлера у липні 1944 р. фельдмаршала було звинувачено у змові. З урахуванням його видатних заслуг йому надали вибір між трибуналом і самогубством. 14 жовтня 1944 р. він наклав на себе руки.
Іншим ініціатором вважається генерал авіації Ернст Удет (1896-1941). Цей льотчик прославився у роки Першої світової війни як снайпер повітряного бою та майстер вищого пілотажу, збивши 62 літаки супротивника. Один з висуванців Г. Герінга, 1936 р., був призначений на відповідальну посаду начальника технічного управління люфтваффе, пізніше отримав звання генерала авіації. Ще до війни йому спала на думку думка, яка пізніше лягла в основу комплектування екіпажів літаків-винищувачів зброєю виживання.
У 1936 р. у школах підготовки німецьких льотчиків було введено обов'язкову стрілянину вліт по тарілочках
У 1936 р. він ввів у школах підготовки льотчиків та десантників обов'язкову стрілянину вліт по тарілочках з бокфлінтів, які командування ВПС замовило на заводах BSW (Berlin-Suhler Waffenwerke, колишній Simson & Co), Gebrüder Merkel та JP Sauer & Sohn Suhn. Стовбури і приклади службових двостволок маркували спеціальним тавром у вигляді орла зі свастикою, що парить, точно таким же, яким згодом таврували і авіаційний дрилінг. На думку Удета, стендова стрілянина сприяла кращому засвоєнню пілотами навичок повітряних боїв. Не маючи відповідної освіти, досвіду штабної роботи та технічної підготовки, Удет фактично розвалив програму будівництва ВПС Німеччини. 15 листопада 1941 р. він у стані депресії покінчив життя самогубством. З пропагандистських міркувань німецькому народу повідомили, що генерал авіації загинув, зазнаючи нового літака.
Цивільні аналоги Modell 30 та Modell 32
Жодна комбінована рушниця не користувалася такою любов'ю європейських мисливців, як тристволка Modell 1930, або простіше – M30. У 1932 р. конструкція була доопрацьована стосовно верстатної технології виготовлення уніфікованих деталей, і нова спрощена модифікація отримала назву Modell 1932.
Модель 1930 року у версії 12/70 – 12/70 – 8×57JR із стволами довжиною 650 мм важила 3,2 кг, у варіанті 16/70 – 16/70 – 8×57JR – 3,1 кг. На замовлення рушницю могли комплектувати стволами довжиною 550 мм, а також в іншій комбінації калібрів. Стандартною, що випускалася серійно, була версія 12/70 – 12/70 з нижнім стовбуром нарізним під патрон 8×57JR. На нарізному стовбурі у казенного зрізу і передньому ствольному гаку вибивалися фабричне тавро JP Sauer & Sohn Suhl – “дикун з кийком” (іноді його називають “мужичок з кийком” або “людина з кийком”) – і торговий логотип у вигляді двох переплетень. високоякісного горіха з пістолетної чи полупистолетной шийкою у рівній пропорції, приклад – з підщічним виступом, цівка – з пристроєм системи Д. Ділі з важелевою клямкою.
До проектування безкуркової тристволки розробники JP Sauer & Sohn підійшли ґрунтовно. У зразку втілилися наукові дослідження німецьких випробувальних станцій та передові ідеї зброярів того часу, досягнення в галузі механіки, технології металів та збирання стосовно продукції машинної розробки. Зупинимося на головних особливостях тристволки.

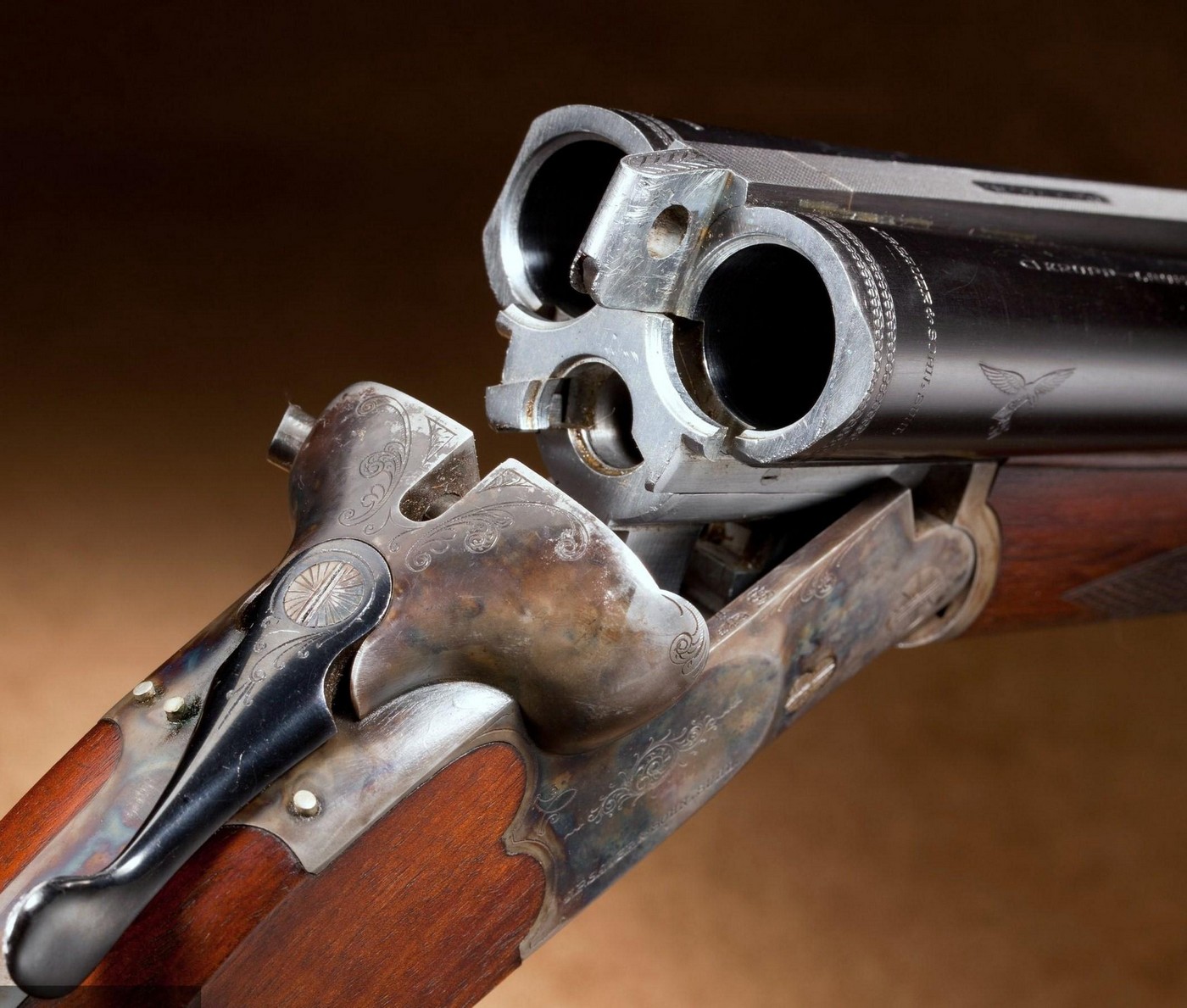

Авіаційний дрилінг: замки серединні «Бліц», замикання стволів потрійне, на плічках коробки бічні «крильця»
Простота конструкції УСМ. У серійній моделі М30 кожен із стволів обслуговує замок «Бліц» з роздільним ударником і бойком у муфті (це пристрій іноді помилково називають брандтрубкою). Таке рішення дозволило посилити лобову частину коробки без збільшення розмірів. Поворотні бойки в муфтах перешкоджають прориву порохових газів у внутрішню порожнину коробки. Як прототип для розробки М30 було взято, швидше за все, один з нечисленних зразків трійників, які надходили на німецький ринок у 1930-ті роки. із замками на підставі спускових гачків, пізніше названими «Бліц».
У середині 1930-х років. такі трійники виготовляли на замовлення компанії E. Schmidt & Habermann Suhl (Modell 22), Ed. Kettner Köln та F. Jäger & Co Suhl. До 1930 р. виробники безкуркових трійників використовували для гладких стволів або бічні замки, або ударні механізми «Енсон і Ділі» з унітарними курками і бойками, які, як вважається, заглиблюючись у вертикальні пази коробки, послаблюють щиток у місцях виходу бойків. І лише для нижнього нарізного ствола застосовувалася замкова система «Бліц» на нижній личині з окремим бойком у муфті.
Мінімально можлива кількість маніпуляцій для кульового пострілу. Події стрілка зводяться лише до того, щоб натиснути кнопку верхнього перемикача і перемістити двигун в переднє положення. При цьому передній спусковий гачок перекладається із правого гладкого замку на ударний механізм нарізного ствола і одночасно над прицільною планкою піднімається щиток. Принцип дії перемикача був уперше описаний у німецькому журналі Kugel und Schrot у квітні 1928 р. після всебічних випробувань на станції відстрілу у Галензеї.
Безпека експлуатації. При переламуванні рушниці активуються всі три замки; це добре тому, що не потрібно ні про що піклуватися після. Механізми для дробових стовбурів блокуються боковою кнопкою запобіжника, розташованої на лівому пелюстці головки ложі, а ударник кульового стовбура – спеціальним верхнім запобіжником. При необхідності вистрілити з нарізного ствола, запобіжник автоматично вимикається після натискання на кнопку селектора та переміщення його у переднє положення. Однак якщо двигун перекладається мисливцем помилково, поспіхом або рефлекторно за аналогією з кнопкою запобіжника двостволки, загрозливо піднятий над планкою щиток сигналізує: «Увага! Активізовано кульовий стовбур!»
Зручність у користуванні. Основне завдання заводу звелося до визначення раціональної форми рушниці та розподілу його маси, іншими словами – «розважування». Спираючись на багатий емпіричний матеріал, накопичений на випробувальній станції в Галензеї (Halensee) поблизу Берліна, фірма JP Sauer & Sohn Suhl ще на початку ХХ століття поставила свою роботу за розробленими нею методами та вказівками.

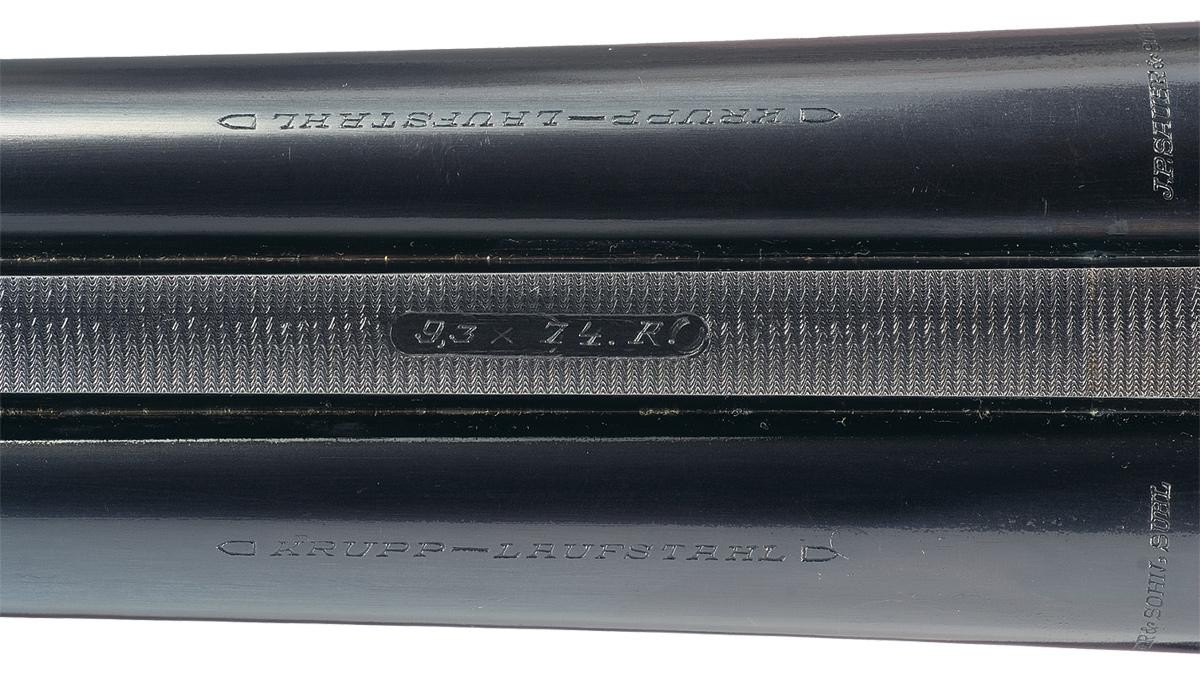

Маркування сталі та кульового патрона на стволах трійника
Стандартизація деталей для верстатної розробки. Уніфікація основних вузлів дозволила через два роки налагодити виробництво більш дешевої бюджетної версії тристволки Modell 32.
Таким чином, простота конструкції, безпека та зручність у користуванні, невелика вага, прикладистість, відмінний бій дробом при коротких стовбурах та висока надійність – все це забезпечило рушницею величезну популярність у мисливців. Щороку на німецький ринок надходило від 300 до 500 екземплярів цієї моделі, і до початку Другий світовий завод випустив не менше 4 тисяч тристволок. Невелика частина від цієї кількості потрапила до рук переможців і після закінчення війни була ввезена до СРСР. Крім того, відразу після перемоги із Зуля до Москви було доставлено колекцію з 500 унікальних експонатів, що зберігалися в головному управлінні фірми JP Sauer & Sohn Suhl, а також на фамільній віллі Франца Зауера, серед яких знаходилися зразки мисливських трійників М30, М32, М32.
Конструктивні характеристики трійника Modell 30
Коробка сталева, форми темечка сплощені, як і в інших моделей рушниць заводу після 1922 року. Замки серединні системи «Бліц», розташовані на нижній личині, замикання стовбурів потрійне – нижньою планкою на стовбурові гаки та верхній болт Грінера. На плічках коробки є бічні «крильця», призначення яких не так перешкоджати люфту, як це прийнято вважати, скільки візуально виявити обсяги, що надають завершеність казенної частини рушниці.
Індикатори активації замків штиркового типу встановлені на хвостовику коробки; кнопка запобіжника розміщена збоку на пелюстці головки ложі. Правий спусковий гачок пов'язаний з регульованим шнеллером, для його включення достатньо віджати спуск вперед до клацання. Переведення переднього гачка з правого гладкого на нарізний ствол здійснюється переміщенням фіксованої кнопки селектора на хвостовику коробки в переднє положення, при цьому над прицільною планкою автоматично піднімається щиток. Екстрактори роздільні: при переламуванні рушниці кульова гільза виступає далі і її можна швидше викинути з патронника нижнього стовбура. Мушка циліндрична, довгаста. Поряд зі специфікою конструкції стандартний (мисливський) варіант трійника M30 несе характерне орнаментальне гравіювання коробки з т.з. бордюром, додатково відрізняючись від M32 (див. нижче) ще й цією ознакою.

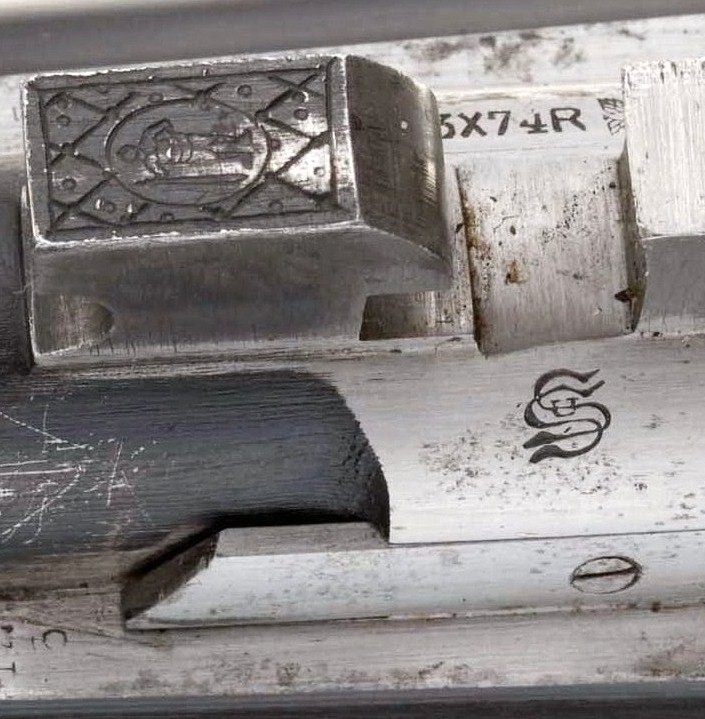

На патроннику нарізного ствола та ствольному гаку таврувалися фабричні знаки «дикун з кийком» та переплетені літери S
Конструктивні характеристики трійника Modell 32
Коробка сталева, форми темечка сплощені; замки серединні системи «Бліц» на нижній личині, замикання стовбурів потрійне – нижньою планкою на стовбурові гаки та верхній болт Грінера. «Крильця» на плічках коробки відсутні.
Вказівники активації замків штиркового типу встановлені на хвостовику коробки, кнопка запобіжника – на пелюстці головки ложі. Правий спусковий гачок пов'язаний із шнеллером; для його активізації достатньо віджати спуск вперед до клацання. Перемикання переднього гачка з правого гладкого на стовбур нарізного здійснюється переміщенням фіксованої кнопки селектора в переднє положення, при цьому над прицільною планкою автоматично піднімається щиток. Екстрактор унітарний, при переламуванні рушниці стріляні гільзи виштовхуються одночасно з трьох стволів на ту саму довжину. Мушка циліндрична, довгаста.
У 1938 р. у програмі фабрики з'явилася полегшена модель трійника M30/M32 під назвою S&S Leicht-Stahldrilling. При тих же конструктивних особливостях рушницю збирали масою 2,8 кг у стандартному виконанні в калібрах 16/70 – 16/70 – 8×57JR із коробкою з конструкційної сталі Круппа та стовбурами довжиною 600 мм. Особливість рушниці – різний матеріал нарізного (Special-Gewehr-Laufstahl Fried. Krupp AG Essen) і гладкого (Krupp-Laufstahl) ствола, за рахунок чого маса знижена приблизно на 100 г. На замовлення модель могли випускати з нарізними стволами під інші патрони, наприклад 6,5× 9,3×74R, і гладкими – під патрони 12/65, 16/65 та 20/70.
Очевидно, мисливські версії тристволок M30/M32 мали попит навіть під час війни. Шведський дослідник П.-О. Хаггардс розшукав замовлення віденського відділення торгової фірми «Густав Геншов та Ко» від 21 березня 1944 р. на 10 трійників М30 у версії S&S Leicht-Stahldrilling у кількох варіантах виконання. Як випливає з цього документа, протягом 1944 р. фабрика JP Sauer & Sohn справно працювала над виконанням замовлення, незважаючи на те, що обстановка на фронті явно цьому не сприяла і кінець Третього рейху було вирішено наперед.
Захисне декоративне покриття коробок цивільних моделей 1930 та 1932 виконувалось методами нанесення т.з. кольорової калки, рідше – оксидної плівки чорного кольору. Згодом тонкий навуглерожений шар від зіткнення з одягом стирався, але поверхня коробки виглядала досить привабливо. Комплектуючі частини мисливської версії дрилінгу М30 JP Sauer & Sohn постачав німецьким фірмам-штучникам, великим торговцям та дрібним крамарям, які допрацьовували рушниці за своєю нормативно-технічною документацією згідно з вимогами замовників та таврували на них свої комерційні знаки та написи.
